基本特點
大型數據中心的基礎設施系統主要分電源、環境控制和機房監控管理系統，由于大型數據中心承載企業、集團、機構的核心業務，重要性高，不允許業務中斷。因而大型數據中心一般根據TIA942標準的Tier4標準建設，可靠性要求99.9999%以上，以保證異常故障和正常維護情況下，數據中心正常工作，核心業務不受影響。
1、 電源系統，通常選用多路市電源互為備份，并且機房設有專用柴油發電機系統作為備用電源系統，市電電源間、市電電源和柴油發電機間通過ATS（自動切換開關）進行切換，為數據中心內UPS（不間斷供電電源）、機房空調、照明等設備供電。由于大型數據中心業務重要性，通常采用雙母線的供電方案供電，滿足大型數據中心服務器等IT設備高可靠性用電要求。雙母線供電系統，有兩套獨立UPS供電系統（包含UPS配電系統），在任一套供電母線（供電系統）需要維護或故障等無法正常供電的情況下，另一套供電母線仍能承擔所有負載，保證機房業務供電，確保數據中心業務不受影響。在UPS輸出到服務器等IT設備輸入間，選用SPM（服務器電源管理器）進行電源分配和供電管理，實現對每臺機柜用電監控管理，提高供電系統的可靠性和易管理性。 對于雙路電源的服務器等IT設備，可以通過SPM直接從雙母線供電系統的兩套母線引入電源，即可保證其用電高可靠性。 對于單路電源的服務器等IT設備，通常選用STS（靜態切換開關）為其選擇切換一套供電母線供電。在供電母線無法正常供電時，STS將自動快速切換到另一套供電正常的母線供電，確保服務器等IT設備的可靠用電。
2、 環境控制系統，通常選用機房精密空調對數據中心的環境調節，確保服務器等IT設備的運行環境。對于發熱量大的服務器等IT設備，通常選用高通孔率（一般大于70%）網孔門的機柜，提高機柜進出幾量；將機柜面對面、背對背布置，在機房內形成冷熱隔離的風道，提高制冷效率；空調采用下送風方式，確保機房送風均勻，提高制冷效率。 在某些功率密度特別高場合（發熱量超過5kw/機柜），往往容易產生局部熱點，形成故障隱患。為消除局部熱點，需要采用相應的高熱密度解決方案，如開放式方案即為在局部熱點發生處加裝制冷XD，加強局部制冷能力，以消除局部熱點；封閉式方案即為高功率密度設備放置在封閉機柜內，通過機柜內制冷循環，高效率制冷散熱。
3、 機房監控管理系統，大型數據中心需要對電源，空調等設備運行狀態進行管理，同時還需要對機房內環境，如溫濕度、漏水、煙感等參量進行監控，確保數據中心工作在一個正常的范圍之內。并對數據中心設備運行參數和環境量實時監控和管理，同時遠程監控和管理，實現機房無人值守。

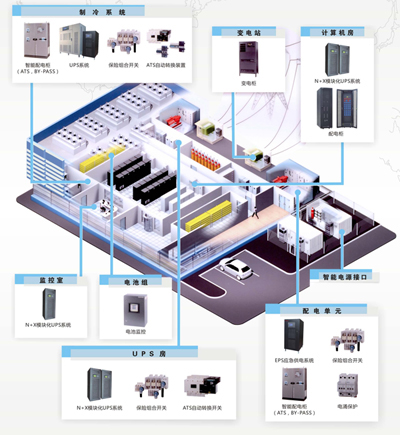

系統構成
1、電力保障系統
◆ 單路或多路的電源供電系統
◆ 高/中，低壓配電系統
◆ 不間斷電源系統
◆ 備用發電系統
◆ 防雷接地系統
2、空調系統
◆ 恒溫恒濕空調系統
◆ 舒適或分體式空調系統
◆ 冷凍水機組
◆ 新風系統
◆ 液冷服務器機柜
◆ 制冷系統布局與氣流組織
3、安全系統
◆ 監控系統（包含網絡管理系統，動力遠程監控系統，電池檢測系統等）
◆ 門禁系統
◆ 樓宇管理系統
◆ 漏水報警系統
◆ 火災報警系統
◆ 排煙系統
